JP 400V 630A 30-400KVA آئوٽ ڊور گھٽ وولٽيج انٽيگريٽڊ ڊسٽريبيوشن باڪس (معاوضي/ڪنٽرول/ٽرمينل/لائيٽنگ)
پيداوار جي وضاحت
ڊسٽريبيوشن ٽرانسفارمر انٽيگريڊ پاور ڊسٽريبيوشن ڪيبينيٽ (JP ڪابينا) پاور گرڊ جي تعمير ۽ تبديلي جي ضرورتن ۽ پاور گرڊ آپريشن جي تجربي جي مطابق، حفاظت، معيشت، عقليت ۽ اعتبار جي اصولن جي مطابق ٺهيل آهي.ان ۾ بجلي جي ورڇ، ڪنٽرول، تحفظ، رد عمل واري طاقت جو معاوضو، هڪ نئين قسم جي آئوٽ ڊور انٽيگريٽڊ ڊسٽري بيوشن باڪس ڪيترن ئي ڪمن سان گڏ آهي، جهڙوڪ اليڪٽرڪ انرجي ميٽرنگ، ۽ لڪيج کان بچاءُ وارو فنڪشن صارف جي گهرجن مطابق شامل ڪري سگهجي ٿو.پيداوار ناول ۽ مناسب جوڙجڪ، اعلي تحفظ جي سطح، آسان تنصيب، ڪميشن، سار سنڀال ۽ انسپيڪشن جا فائدا آهن.پيداوار GB7251.1-1997 جي مطابق آهي ۽ 3C سرٽيفڪيشن منظور ڪيو آهي.اهو پاور گرڊ ٽرانسفارميشن لاءِ هڪ مثالي گهٽ-وولٽيج مڪمل سيٽ آهي.ڊسٽريبيوشن ٽرانسفارمر انٽيگريٽيڊ پاور ڊسٽريبيوشن ڪيبنٽ (JP ڪابينا) AC 50HZ، 0.5kV وولٽيج ليول، ۽ 0.4kv پاور ٽرانسميشن ۽ ڊسٽري بيوشن سسٽم کان هيٺ ڏنل وولٽيج لاءِ موزون آهي.مصنوعات جو هي سلسلو خودڪار رد عمل واري طاقت جي معاوضي ۽ طاقت جي ورڇ کي ضم ڪري ٿو، ۽ برقي توانائي جي ماپ کي ضم ڪري ٿو.ليڪج جو تحفظ، اوور ڪرنٽ، اوور وولٽيج ۽ فيز نقصان کان بچاءُ ۽ ٻيا ڪم جيئن نئين قسم جي انڊور ۽ آئوٽ ڊور گھٽ وولٽيج پاور ڊسٽريبيوشن ڪابينا، ننڍي سائيز، آسان تنصيب، گھٽ قيمت، مخالف چوري، مضبوط موافقت، عمر جي مزاحمت صحيح، ڪا به معاوضي جي غلط فهمي ۽ ٻيا فائدا.اهو پاور گرڊ جي تبديلي لاء پسند جي هڪ مثالي پيداوار آهي.
جامع تقسيم باڪس (JP ڪابينا) اعلي معيار جي 201/304 اسٽينلیس سٹیل مان ٺهيل آهي.سادو ظاهر ۽ آسان تنصيب.اسٽيل جي پليٽ کي electrostatic spraying جي ذريعي علاج ڪيو ويندو آهي، جنهن کي مؤثر طريقي سان گھٽائي سگھي ٿو ٻاهرين روشني آلودگي ۽ ڪابينا جي خدمت زندگي وڌائي.دروازو پينل کي فوم ڪيو ويو آهي ته دروازو پينل کي وڌيڪ مضبوط ۽ خراب ڪرڻ آسان ناهي.باڪس دروازي جو تالا آمريڪي طرز جي باڪس متغير لاڪ کي اختيار ڪري ٿو بجلي جي چوري کي روڪڻ جي صلاحيت کي وڌائڻ لاءِ.ٽڪنڊي واري لوھ کڻڻ واري انگن کي باڪس جي جسم جي ٻنهي پاسن تي نصب ڪيو ويو آھي، جيڪو تعميراتي سائيٽ تي تنصيب ۽ ڊيبگنگ لاء آسان آھي.
مکيه اپليڪيشن علائقن: وڏي پيماني تي substations، فيڪٽرين، صنعتي ۽ کان کني enterprises، وڏي پاور پلانٽ، پيٽروليم، ڪيميائي enterprises، وڏي اسٽيل ملز، اعلي-اڀار عمارت طاقت مرڪز، reactive طاقت معاوضي، metering، بجلي جي ورڇ ۽ ٻين موقعن ۾ استعمال ڪيو.
ماڊل وضاحت

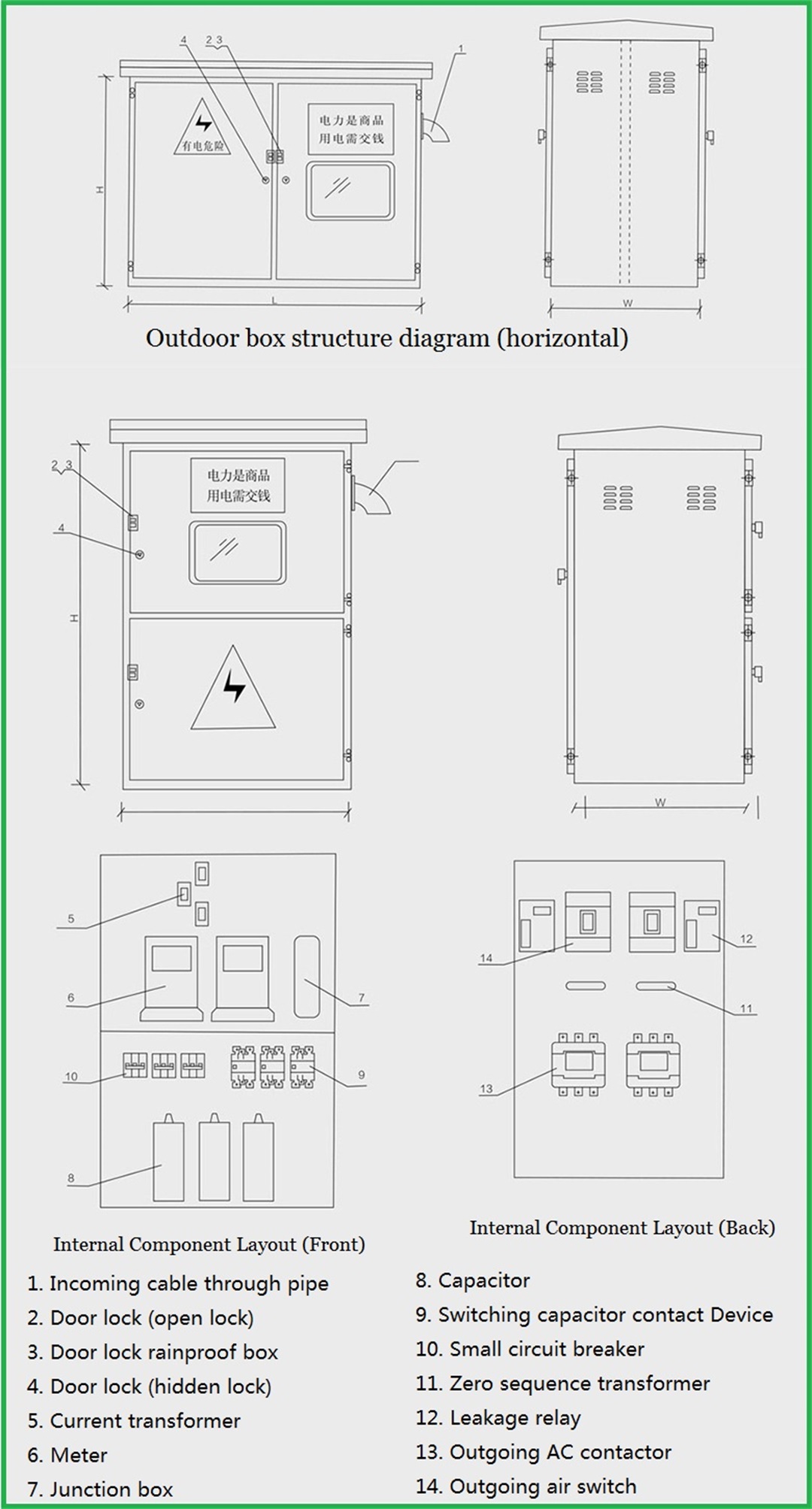

پراڊڪٽ ٽيڪنيڪل پيٽرول ۽ خارجي طول و عرض
مکيه ڪم ۽ پيداوار جي جوڙجڪ خاصيتون
پيداوار جي مکيه ڪم:
1. پاور ورهائڻ وارو فنڪشن: مڪمل طور تي ماضي ۾ روايتي پاور ورهائڻ واري باڪس فنڪشن کي تبديل ڪريو
2. ميٽرنگ فنڪشن: ڪنٽرولر درست ميٽرنگ ڊوائيسز کي ضم ڪري ٿو، جيڪي برقي توانائي جي مختلف اشارن جي نگراني، رڪارڊ ۽ محفوظ ڪري سگھن ٿا.
3. معاوضي جي فنڪشن: طاقت جي ورڇ جي ساڳئي وقت، رد عمل واري طاقت معاوضي خودڪار طريقي سان ڪري سگهجي ٿي لائن تي ضرورت مطابق
.4. ڪميونيڪيشن فنڪشن: پنهنجي وائرليس ڪميونيڪيشن ماڊل سان، آپريٽر سامان کي دور دراز سان هلائي سگهي ٿو (بشمول: پڙهڻ واري ڊيٽا، سيٽنگ سيٽنگون، ريموٽ مينوئل سوئچنگ وغيره)
5. ڊسپلي فنڪشن: مڪمل چيني انٽرفيس، جيڪو پاور گرڊ جي ٽن مکيه پيٽرولن کي ڏيکاري ٿو، جهڙوڪ وولٹیج، موجوده، هارمونڪ وولٹیج، هارمونڪ ڪرنٽ، فعال طاقت، رد عمل طاقت، فعال توانائي، رد عمل توانائي، پاور فيڪٽر، ۽ حقيقي وقت ۾ capacitor جي آپريٽنگ حيثيت.
6. حفاظتي فنڪشن: ان ۾ مڪمل الارم ۽ ايڪشن افعال آهن جهڙوڪ اوور وولٽيج، انڊر وولٽيج، فيز نقصان، صفر تسلسل موجوده (لوڊ عدم توازن) معيار کان وڌيڪ، ۽ سامان جي حفاظت جي حفاظت لاءِ معيار کان وڌيڪ هارمونڪ.
7. رڪارڊنگ فنڪشن: اهو وولٽيج، موجوده، فعال طاقت، رد عمل واري طاقت، فعال طاقت، مارشل آرٽ اليڪٽرروپليٽنگ، پاور فيڪٽر، هارمونڪ مسخ، 3، 5، 7، 9، 111، 13، ذيلي هارمونڪ ۽ وولٽيج آن لائن رڪارڊ ڪري سگھي ٿو. هر مهيني ۽ هر ڏينهن وڌ ۾ وڌ ۽ گهٽ ۾ گهٽ قدر ۽ جڏهن اهي واقع ٿيا.اهو سڀ آپريشن جي وقت کي رڪارڊ ڪري سگهي ٿو، بشمول واقعن جهڙوڪ ڊوائيس مٿي ۽ هيٺيون پوائنٽون، دستي ان پٽ / ڪئپسيٽر کي هٽائڻ وغيره، حادثي جي تجزيي لاء ضروري بنياد مهيا ڪرڻ لاء.رد عمل واري طاقت جي معاوضي واري ڪيپيسٽرز جي سوئچنگ جي عمل کي رڪارڊ ڪري سگهجي ٿو، استعمال ڪندڙن لاءِ وجداني معلومات مهيا ڪري ٿي ته جيئن رد عمل واري طاقت جي معاوضي جي اثر کي تفصيل سان سمجهي سگهجي.
پيداوار برقي خاصيتون:
1) برقي اسڪيم مڪمل طور تي پاور گرڊ جي خاصيتن کي سمجهي ٿو، ۽ حفاظت، اعتبار ۽ استعمال جي آسانيء لاء ٺهيل آهي، ننڍن شهرن جي خاصيتن کي نظر ۾ رکندي، ۽ پڻ صنعتي ۽ کان کني جي ادارن لاء مناسب آهي.
2) ڳوٺاڻن پاور گرڊ ۽ شهري پاور گرڊ جي لاڳاپيل خاصيتن تي غور ڪندي، اسان مخصوص حالتن جي مطابق پاور گرڊ جي تبديلي جي ضرورتن لاءِ موزون اعليٰ ڪارڪردگي وارا رد عمل وارا پاور معاوضي ڪنٽرولرز چونڊون ٿا، ۽ صارف جي ضرورتن جي مطابق لڪيج محافظ پڻ شامل ڪري سگهون ٿا.
3) capacitor سوئچنگ جي ايگزيڪيوٽو عنصر اليڪٽرڪ سوئچ يا خاص AC contactor استعمال ڪندڙ جي ضرورتن مطابق اپنائڻ ڪري سگهو ٿا.
4) اعلي ڪارڪردگي ميٽيلائزڊ پوليوپروپين فلم خود شفا ڏيڻ واري گھٽ وولٹیج شنٽ ڪيپيسٽرز کي چونڊڻ سان، پاور فيڪٽر کي بهتر بڻائي سگهجي ٿو، توانائي بچائي سگهجي ٿي، ۽ بجلي جي فراهمي جي معيار کي بهتر بڻائي سگهجي ٿو.
5) جواب بروقت ۽ تيز آهي، معاوضي جو اثر سٺو آهي، ۽ ڪم قابل اعتماد آهي، ۽ ليکڪ محافظ پڻ صارف جي ضرورتن مطابق شامل ڪري سگهجي ٿو؛
6) تحفظ جا ڪم: اوور وولٽج، اوورلوڊ، انڊر وولٽيج، انڊر ڪرنٽ، شارٽ سرڪٽ، فيز نقصان، صفر تسلسل اووررن، وغيره.
7) خودڪار آپريشن فنڪشن: طاقت جي ناڪامي کان پوء ٻاهر ڪڍو، ۽ خودڪار طريقي سان بحال ٿيڻ کان پوء 10s دير کان پوء پاور ٽرانسميشن کان پوء؛
8) اهو گرڊ جي پاور فيڪٽر کي بهتر ڪري سگھي ٿو 0.95 کان مٿي؛
9) اهو اسٽينلیس سٹیل يا ايس ايم سي مواد مان ٺهيل آهي، تيز گرمي ۽ اعلي دٻاء هيٺ ٺهيل آهي، اعلي طاقت، ماڊلس ۽ سٺو اثر مزاحمت سان؛
10) وزن 1/3 ساڳئي وضاحت جي ڌاتو باڪس کان وڌيڪ روشن آهي، جيڪو دھات جي دٻي کي تبديل ڪري سگهي ٿو ۽ دھات جي مواد کي تمام گهڻو بچائي سگهي ٿو؛
11) بهترين برقي موصليت کي يقيني بڻائي سگهجي ٿو اندروني ۽ ٻاهرين استعمال جي حفاظت؛
12) سٺي corrosion مزاحمت ۽ مخالف aging ڪارڪردگي، پيچيده ماحول جي هڪ قسم ۾ استعمال ڪري سگهجي ٿو، ۽ خدمت زندگي 20 سالن تائين پهچي سگهي ٿو؛
13) گڏيل باڪس انسٽال ڪرڻ آسان آهي، ۽ لچڪدار ميلاپ مختلف جڳهن جي ضرورتن کي پورو ڪري سگهي ٿو.
ڪابينا جي جوڙجڪ:
1. فريم مڪمل طور تي سيڪشن اسٽيل سان گڏ ٿيل آهي ۽ جزوي طور تي ويلڊ ٿيل آهي.ان جي سختي ۽ بيئرنگ ظرفيت برقي اجزاء جي تنصيب جي ضرورتن کي پورا ڪري ٿي.ڪابينا جي ڌاتو حصن مخالف corrosion قدمن galvanized يا electrostatic sprayed آهن.
2. مکيه بسبار ڪئبنيٽ جي مٿئين حصي جي پويان ترتيب ڏنل آهن، ۽ بس بار جي ڪلپس کي بلڊنگ بلاڪ جي گڏيل ساخت جي طور تي استعمال ڪيو ويندو آهي، جنهن ۾ اعلي ميخانياتي طاقت ۽ موصليت جي طاقت آهي، ۽ 15kA جي موثر قيمت کي برداشت ڪري سگهي ٿي. 30kA
3. شيل اسٽينلیس سٹیل جو ٺهيل آهي، جيڪو مخالف corrosion آهي.دروازي جي ڪنارن تي ربر داخل ڪيا ويا آهن.جڏهن دروازو بند ڪيو ويندو آهي، دروازي ۽ ڪابينا جي وچ ۾ داخل ٿيڻ لاء هڪ خاص کمپريشن اسٽروڪ آهي جيڪو دروازو ۽ ڪابينا جي وچ ۾ سڌي ٽڪراء کي روڪڻ لاء.۽ دروازي جي حفاظت جي سطح کي بهتر.
4. اليڪٽريڪل پرزنٽ سان ليس اوزار جو دروازو ملٽي اسٽرينڊ اينيلڊ ڪاپر وائرز سان هائوسنگ سان ڳنڍيو ويندو آهي، ۽ ڪيبينيٽ ۾ لڳل حصا گرائونڊنگ ڪنورل اسڪرو سان هائوسنگ سان ڳنڍيل هوندا آهن ته جيئن مڪمل گرائونڊنگ پروٽيڪشن سرڪٽ ٺاهيو وڃي.
5. شيل جي تحفظ جي سطح IP44 تائين پهچي ٿي.
ماحول جي حالت
1. فضائي هوا جو گرمي پد +40 °C کان وڌيڪ نه هجڻ گهرجي، -25 °C کان گهٽ نه هجڻ گهرجي، ۽ 24 ڪلاڪن اندر سراسري گرمي پد +35 °C کان وڌيڪ نه هجڻ گهرجي.
2. ٻاهرين تنصيب ۽ استعمال لاء، استعمال جي جڳهه جي اوچائي 2500m کان وڌيڪ نه هوندي.
3. ڀرپاسي جي هوا جي نسبتي نمي 50٪ کان وڌيڪ نه هوندي آهي جڏهن ته سڀ کان وڌيڪ گرمي پد +40 ° C آهي، ۽ هڪ نسبتا وڌيڪ نسباتي نمي کي گهٽ درجه حرارت تي اجازت ڏني وئي آهي (مثال طور، 90٪ +20 ° C تي).ڪڏھن ڪڏھن ڪندنسيشن اثرات.
4. جڏهن سامان نصب ڪيو ويندو آهي، عمودي جهاز ڏانهن مائل 5 درجا کان وڌيڪ نه هوندي.
5. سامان کي سخت وائبريشن ۽ اثر کان سواءِ جاءِ تي نصب ڪيو وڃي، ۽ اهڙي جاءِ تي جتي بجليءَ جا حصا خراب نه ٿين.
پيداوار جي تفصيل
مصنوعات حقيقي شاٽ
پيداوار ورڪشاپ جي هڪ ڪنڊ
پيداوار جي پيڪنگنگ
پيداوار جي درخواست ڪيس
