JDJ2 35KV 35000/100V 0.2/6P 80-500VA Outdoor HV Oil-immersed Insulation Voltage Transformer

ការពិពណ៌នាសង្ខេប៖

ព័ត៌មានលម្អិតអំពីផលិតផល

ស្លាកផលិតផល

ការពិពណ៌នាពីផលិតផល

ម៉ូដែល JDJ2-35(38.5) Potential Transformer គឺជាប្រភេទខ្យល់ទ្វេរមួយដំណាក់កាល ជាប្រភេទផលិតផលខាងក្រៅដែលមិនមានជាតិប្រេង សមរម្យសម្រាប់ប្រើប្រាស់នៅខ្សែថាមពល AC50Hz ជាមួយនឹងវ៉ុលវាយតម្លៃ 35(38.5)KV សម្រាប់វាស់វ៉ុល និងថាមពល និងការការពារការបញ្ជូនតដែលពាក់ព័ន្ធ។ ឧបករណ៍។
សក្តានុពលគំរូនេះ Transformer គឺសមរម្យសម្រាប់ខ្សែថាមពលតែមួយដំណាក់កាល និងបីដំណាក់កាល។នៅពេលដែលវាត្រូវបានប្រើនៅក្នុងខ្សែថាមពលបីដំណាក់កាល ឧបករណ៍បំលែងសក្តានុពលពីរអាចត្រូវបានតភ្ជាប់ទៅជាខ្សែ "V" ។

ការពិពណ៌នាអំពីគំរូ

ប៉ារ៉ាម៉ែត្របច្ចេកទេសនិងវិមាត្ររចនាសម្ព័ន្ធ

កម្រិតអ៊ីសូឡង់ដែលបានវាយតម្លៃ: 40.5/95/185KV;
ស្ដង់ដារផលិតផល៖ IEC-60044-2, IEC186, GB1207-1997 (Potential transformer);
សីតុណ្ហភាពបរិស្ថាន៖ សីតុណ្ហភាពទាបបំផុត -៣០ អង្សាសេ សីតុណ្ហភាពខ្ពស់បំផុត ៤០ អង្សាសេ សីតុណ្ហភាពជាមធ្យមប្រចាំថ្ងៃ។មិនលើសពី 30 អង្សាសេ;
ចម្ងាយនៃការជ្រៀតចូលនៃផ្ទៃបំពេញតាមតម្រូវការនៃការបំពុលថ្នាក់ទី 2;

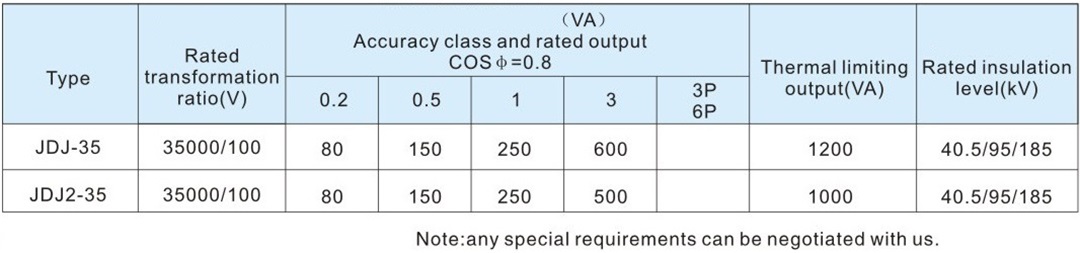

ទិន្នន័យបច្ចេកទេសផ្សេងទៀត សូមមើលតារាងខាងក្រោម៖

លក្ខណៈផលិតផល និងវិសាលភាពនៃការប្រើប្រាស់

ឧបករណ៍បំលែងសក្តានុពលគំរូ JDJ2-35 ត្រូវបានផលិតពីប្រភេទដុំដែកស៊ីលីកុនបត់ប្រភេទបង្គោលបីស្នូលសម្រាប់ស្នូលដែករបស់វា។ខ្យល់ទីពីរ និងខ្យល់ទីមួយនៅបង្គោលកណ្តាល។ខ្យល់ទីពីរនៅក្នុងធុងអ៊ីសូឡង់, ទីមួយរបុំអនុផ្នែកស៊ីមេទ្រី, ខ្យល់នៅក្នុងធុងអ៊ីសូឡង់មួយផ្សេងទៀត, ពីរចំហៀងនៃ winding មានសង្វៀនឋិតិវន្ត, ផ្ទៃខាងក្រៅនៃក្បាលនិងចុងមានស្រទាប់ការពារឋិតិវន្ត។របុំពីរជាប្រភេទស៊ីឡាំងច្រើនស្រទាប់ របុំទីមួយគ្របលើរបុំទីពីរ មានផ្លូវប្រេងរវាងរបុំ។
ម៉ាស៊ីនត្រូវបានភ្ជាប់នៅគម្របប្រអប់ប្រេងដោយឧបករណ៍ខ្ទាស់ គម្របប្រអប់ត្រូវបានបំពាក់ដោយវត្ថុចាក់ប្រេង និងធុងប្រេង។ផ្នែកខាងលើនៃធុងប្រេងមានរន្ធដកដង្ហើម បាតត្រូវបានបំពាក់ដោយវត្ថុប្រេង ចំហៀងរបស់វាត្រូវបានបំពាក់ដោយបន្ទះម៉ែត្រប្រេង ច្រាំងថ្មចោទរបស់ធុងប្រេងត្រូវបានបំពាក់ដោយប៊ូឡុង និងវត្ថុចាក់ប្រេង បាតប្រអប់ត្រូវបានផ្សារភ្ជាប់ជាមួយនឹងតង្កៀបដែលមានរន្ធដំឡើងចំនួនបួន។ .
