JDJJ2 35KV 35000/√3V 0.5/6P outdoor tegangan tinggi oli dicelup tegangan trafo

JDJJ2 35KV 35000/√3V 0.5/6P outdoor tegangan tinggi minyak terendam transformator tegangan

Katrangan singkat:

Detail Produk

Tag produk

Deskripsi Produk

Trafo voltase jinis JDJJ2-35(38.5) minangka produk sing dicelupake lenga fase tunggal telung nduwurke tumpukan, cocok kanggo saluran listrik kanthi AC 50Hz, voltase dirating 35 (38.5) KV, lan titik netral ora langsung dilebokake.Pemantauan voltase, pangukuran energi lan sumber daya kanggo proteksi relay lan piranti sinyal.Produk iki tundhuk karo standar IEC60044-2 lan GB1207 "Voltage Transformer"
Penggulungan pisanan saka trafo voltase jinis iki digunakake kanggo grounding titik netral, saéngga tingkat insulasi ing loro-lorone nduwurke tumpukan beda.Sisih garis daya (Sisih A) rampung terisolasi, sisih grounding (sisi X) ora terisolasi, lan sisih A terisolasi dening 35 ( 38,5) Lengan porselen KV ditarik metu, sisih X ditarik metu dening lengen porselen 0.5KV, lan lilitan sekunder lan lilitan voltase sisa ditarik metu dening lengen porselen 0.5KV.
Trafo voltase jinis iki bisa tahan grounding siji-phase sing disebabake overvoltage tanpa karusakan.Trafo voltase jinis iki kudu digunakake ing set telu

Deskripsi Model

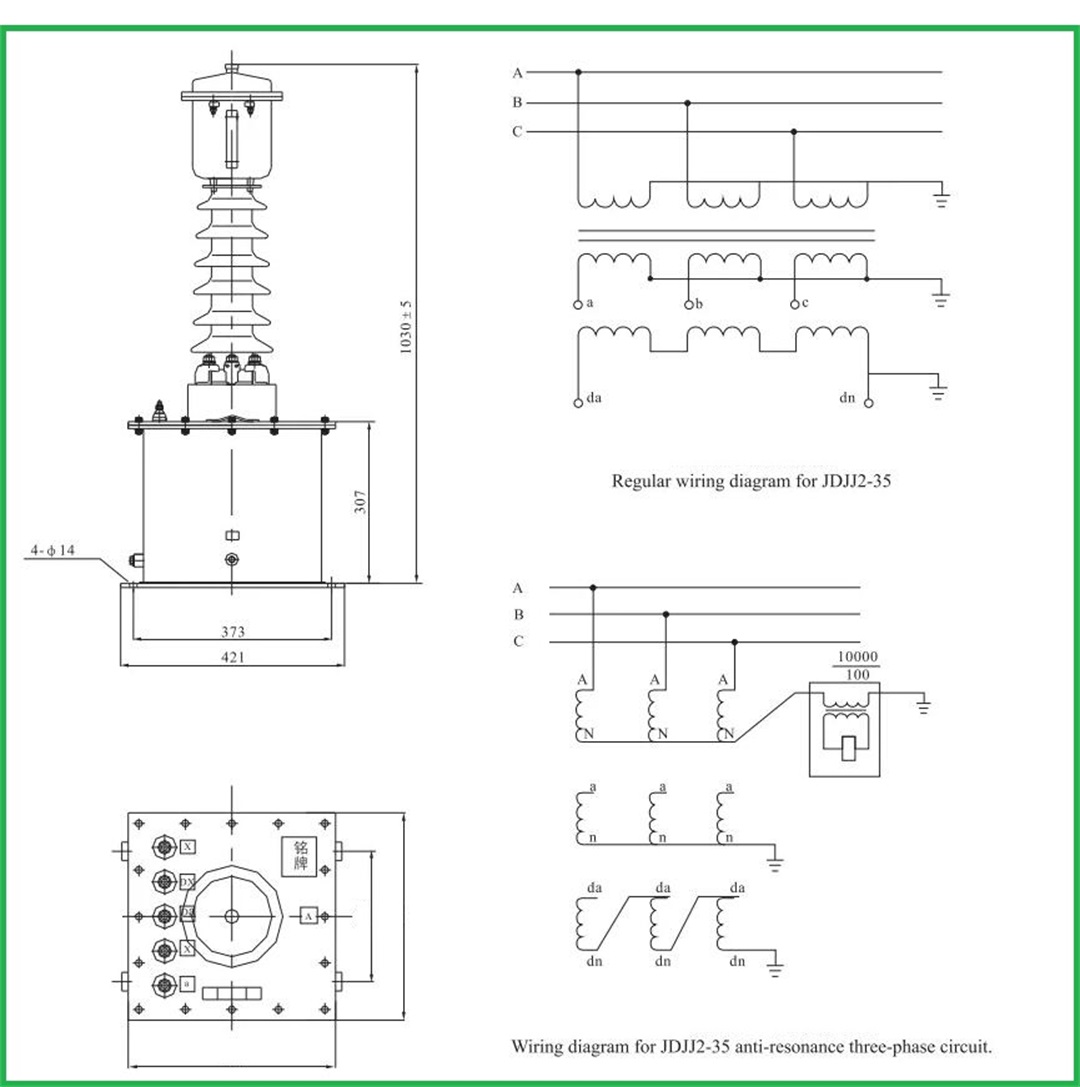

Parameter teknis lan dimensi struktur

Fitur produk lan ruang lingkup panggunaan

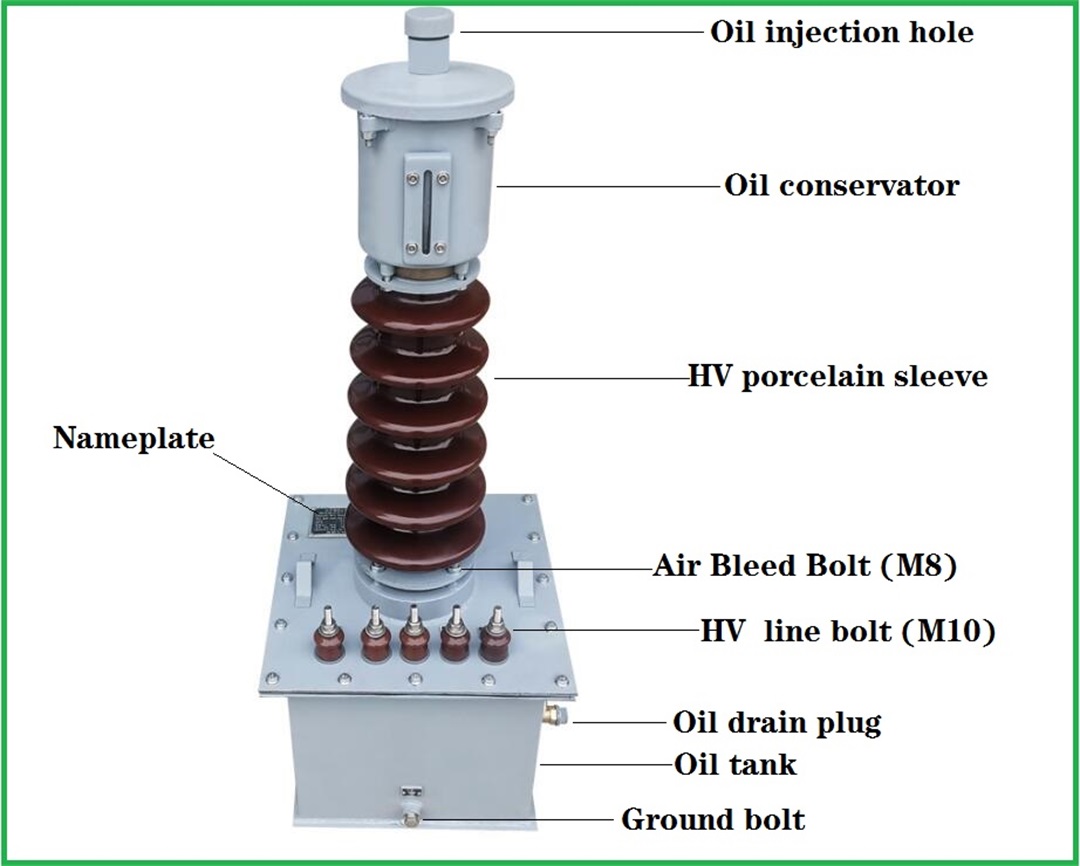

JDJJ2-35 lenga-nyemplungaken voltase trafo, produk kasusun saka tank bahan bakar lan lengen porselen dipasang ing.Ing ngisor tank bahan bakar ngisor diwenehake karo plug saluran lenga, bolt grounding lan bolongan soyo tambah 4-∮4mm.Konservator minyak dipasang ing ndhuwur lengen porselen voltase dhuwur ing sisih ndhuwur tank produk, lan konservator minyak trafo dipasang karo terminal A saka belitan primer (ujung N utami dipasang ing persimpangan sekunder. kothak).Awak tetep ing tank bahan bakar ngisor kasusun saka inti wesi lan kumparan.Inti wesi digawe saka lembaran baja silikon sing bentuke Strip sing ditumpuk dadi jinis telung kolom, inti tengah ditutupi kumparan, lan belitan voltase residual, belitan sekunder lan belitan primer tatu ing kerangka insulasi sing cedhak karo inti ing siji, lan windings dipisahake dening insulating karton., Produk kasebut minangka struktur sing disegel, sing bisa nyegah penuaan insulasi kanthi efektif.
