GW5 630A 1250A 1600A 2000A 35KV Gardu Luar Ruangan Saklar Isolasi Tegangan Tinggi
Deskripsi Produk
(1) Produk kasebut minangka fraktur horisontal kolom ganda kanthi jinis mbukak-ing-tengah.Bisa dilengkapi switch grounding ing siji utawa loro-lorone.90 drive isolator nganggo mekanisme operasi tenaga kerja CS17 kanggo operasi sambungan tripole;180 isolator drive nganggo mekanisme operasi motor CJ6 utawa mekanisme operasi tenaga kerja CS17G kanggo operasi sambungan telung;saklar grounding nganggo mekanisme operasi tenaga kerja CS17G kanggo operasi sambungan telung.
(2) Disconnector iku jinis mbukak horisontal V-shaped pindho kolom.Saben tahapan kasusun saka basa, insulator pilar, kursi stopkontak lan kontak.Iki kasusun saka rong bantalan kanthi sudut 50 derajat lan rong insulator pilar, sing dipasang ing bantalan lemah ing ujung-ujung dasar lan tegak karo dasar.Bagean listrik utama dipasang ing ndhuwur rong botol keramik terisolasi, lan muter kira-kira 90 derajat karo botol keramik terisolasi.
(3) Sambungan alus saka tape braided tembaga ing jog stopkontak mungguh fastened menyang kutub konduktif lan Papan wiring, kang digunakake kanggo nyambungake garis pangguna.
(4) Driji kontak bagean kontak tengah dirakit kanthi pasangan, nggunakake jinis tekanan eksternal utawa jinis dhukungan mandiri, sing ana ing jinis ngowahi, kanggo nyuda nyandhang antarane kontak lan driji kontak. nalika mbukak lan nutup, lan nambah urip layanan.
(5) Nalika disconnector dilengkapi switch grounding, basa kanggo interlocking sirkuit utama lan ngalih grounding digunakake.Piring berbentuk penggemar lan piring berbentuk busur ing disconnector mesthekake yen saklar grounding ora bisa ditutup nalika sirkuit konduktor utama ditutup, lan sirkuit utama ora bisa ditutup nalika switch grounding ditutup.
Deskripsi Model

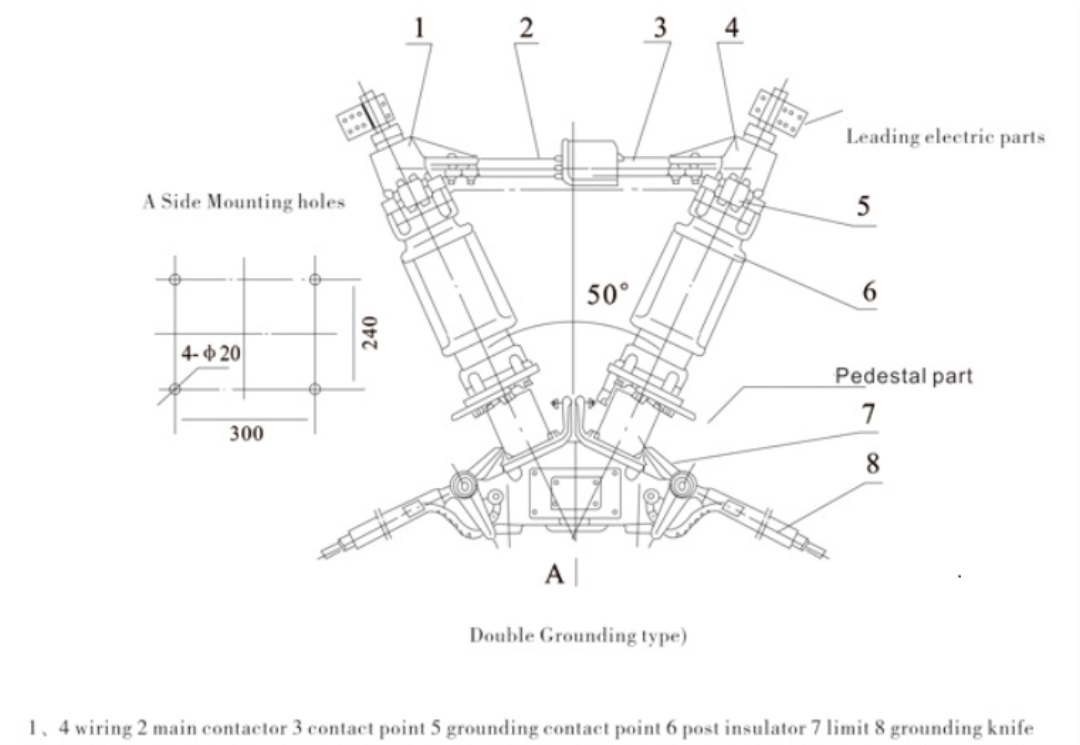

Parameter teknis produk lan dimensi Instalasi
Fitur struktur produk
(1) Proses galvanizing Hot-dip digunakake kanggo kabeh perawatan anti-karat.Hot-dip galvanizing ora bisa njamin yen bagean sing nyukupi syarat rotasi umume digawe saka stainless steel, fasteners ngisor M8 digawe saka stainless steel, lan liyane digawe saka hot-dip galvanizing.
(2) Bagian konduktif saka jinis sambungan alus tabung tembaga, kontak tengah yaiku "jabat tangan" jinis kontak mandiri, jinis tekanan eksternal spring ora ana saiki, disconnector mung duwe siji titik kontak ing tengah, liyane tetep nganggo sambungan alus. .
(3) Struktur kontak anyar diadopsi, siji mburi piring kontak tetep karo kursi kontak, lan tekanan kontak diprodhuksi dening deformasi piring kontak lan spring, supaya kontak geser ing mburi driji kontak diganti dadi kontak tetep, supaya bisa nambah linuwih konduktivitas listrik.
(4) Pangguna ing situs ora perlu ngelas, ora perlu nyiyapake bahan tambahan, mung nyedhiyakake kurung instalasi (kanthi kurung lan dhuwur dituduhake nalika pesen)
(5) Bagian puteran dilengkapi lengen pelumas tanpa pelumas.
(6) Terminal utama datar.
(7) Kapadhetan kekuatan saka insulator kirim digunakake kanggo ngalih dhuwur, stabil lan dipercaya.Formulasi digawe saka porselen kekuatan dhuwur, sing nyuda dispersi kekuatan produk lan nambah kekuatan tensile produk.Desain struktur nduweni cadangan kekuatan gedhe kanggo produk lan njamin stabilitas lan linuwih produk ing operasi.
Kondisi lingkungan
rincian produk
Produk tembakan nyata
pilihan produk
Pojok bengkel produksi
Kemasan produk
Kasus aplikasi produk
