HXGN 12KV 630A Quadru di rete à l'anellu fissu in scatula Armadiu di cuntrollu elettricu Armadiu di cuntrollu di commutazione
Descrizzione di u produttu
HXGN□-12 interruttori fissi in metallo (in seguitu chjamati armadiu di rete d'anellu), tensione nominale 12kv, frequenza nominale 50hz AC inseme cumpletu d'alta tensione, principalmente utilizatu per a rete d'anellu trifase AC, distribuzione di terminal. reta è equipaghji elettrici industriali, cù a funzione di riceve, distribuisce energia elettrica è prutegge.L'unità principale di l'anellu hà una forte completezza, una piccula dimensione, senza risicu di focu è di splusione, è hè ancu adattatu per a stallazione in substazioni di scatula.
In cunfurmità cù GB3906 "3.6 ~ 40.5 AC metal enclosed Switchgear and control equipment", in linea cù u standard internaziunale IEC298 "AC metal enclosed switchgear and control equipment".È hà "cinque prevenzione" funzione interlocking.
Descrizzione di u mudellu

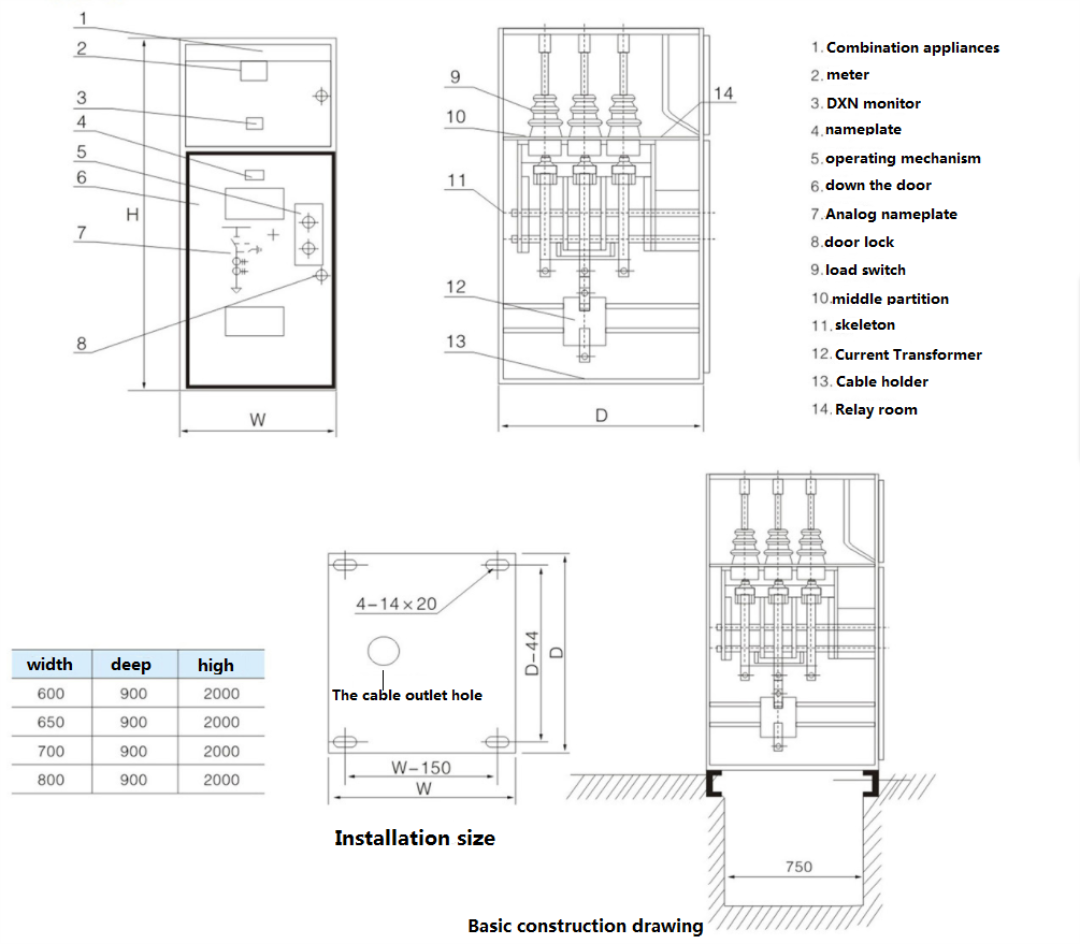

Parametri tecnichi di u produttu è descrizzione di a struttura
Caratteristiche di a struttura di u produttu
Struttura cumpletamente assemblata, ligera è bella, pò esse installata in ogni cumminazione, faciule d'allargà indefinitu.
Pò esse equipatu cù un interruttore di carica d'aria compressa FN12-12 è apparecchi elettrici cumminati, o un interruttore di carica di vacuum FZN25-12 è apparecchi elettrici cumminati.Struttura di ligame trifase, senza mantenimentu, taglia chjuca, frattura d'isolazione evidente.
L'interruttore di carica, l'apparecchi elettrici cumminati, l'installazione flessibile, ponu esse installati à u latu di manca è di diritta, installazione frontale, è flipped (FZN25 ùn pò micca esse flipped).
Funzionamentu manuale è elettricu, cù funzione di cuntrollu remota.
Cù un ligame meccanicu perfettu è affidabile, u dispusitivu interlocking, ghjunghje cumplettamente a funzione di "cinque prevenzioni".
a.Quandu l'interruttore di carica hè chjusu, l'interruttore di terra ùn pò micca esse chjusu è a porta di fronte ùn pò esse aperta.
b.Quandu l'interruttore di carica hè apertu, l'interruttore di terra pò esse chjusu.Quandu l'interruttore di terra hè chjusu, a porta di fronte pò esse aperta.
C. Quandu l'interruttore di terra hè chjusu, l'interruttore di carica ùn pò micca esse chjusu è u pannellu di a porta di fronte pò esse apertu;
d.Quandu l'interruttore di terra hè apertu, l'interruttore di carica pò esse apertu è chjusu, ma a porta di fronte ùn pò esse aperta
e.Quandu u cable entra in a linea da u fondu, quandu a linea entrante hè alimentata, ùn importa micca chì l'interruttore di carica hè in a pusizione chjusa o aperta, a serratura elettromagnetica cuntrola u pannellu di a porta di fronte in modu chì ùn pò micca esse apertu.(Eccettu u sbloccare d'emergenza cù una chjave speciale)
△ L'interruttore di carica adopta una valvola d'insulazione protettiva di cunnessione o una copertura d'insulazione trasparente per scherma u cuntattu in diretta è assicurà a sicurità persunale.
△ Aduttà u funziunamentu frontale è u mantenimentu, pò esse stallatu contr'à u muru
△ A porta di fronte hè dotata di una finestra di osservazione per osservà chjaramente u statu di travagliu di cumpunenti in u cabinet.
Cundizione ambientale
1. A temperatura di l'aria ambiente: -5 ~ + 40 è a temperatura media ùn deve micca più di + 35 in 24h.
2. Installa è aduprà in casa.L'altitudine sopra u livellu di u mari per u situ di operazione ùn deve esse più di 2000 M.
3. L'umidità relativa ùn deve micca più di 50% à a temperatura massima + 40.L'umidità relativa più alta hè permessa à a temperatura più bassa.Es.90% à + 20.Ma in vista di u cambiamentu di a temperatura, hè pussibule chì i rugiada moderate pruduceranu casualmente.
4. Gradiente di stallazione micca più di 5.
5. Installa in i lochi senza vibrazione feroce è scossa è i siti insufficient per erode i cumpunenti elettrici.
6. Ogni esigenza specifica, cunsultate cù manufactory.
Detaglii di u produttu
I prudutti veri sparati
Un angulu di l'attellu di pruduzzione
Imballaggio di u produttu
Casu di applicazione di u produttu
